8.12 PEMECAHAN MASALAH

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori dan Contoh Soal

4. Prinsip Kerja

5. Gambar Rangkaian

6. Video Rangkaian

7. Link Download

1. Tujuan [kembali]

• Mengetahui kegunaan troubleshooting
• Membuat rangkaian

2. Alat dan Bahan [kembali]

• BJT NPN, mengalirkan arus negatif dari emitor menuju kolektor

• Resistor, berfungsi sebaagai pembagi,pembatas, dan pengatur arus dalam  suatu rangkaian

        Cara membaca gelang resistor:

• Ground, berfungsi sebagai penghantar arus listrik langsung ke bumi

• Oscilloscope, berfungsi untuk mengukur frekuensi sinyal yang dapat berosilasi, membedakan arus ac dan juga arus dc dan sebuah komponen arus elektronika, dll

3. Dasar Teori dan Contoh Soal [kembali]


Meskipun pemecahan masalah terminologi menunjukkan bahwa prosedur yang akan dijelaskan dirancang hanya untuk mengisolasi kerusakan, penting untuk menyadari bahwa teknik yang sama dapat diterapkan untuk memastikan bahwa sistem beroperasi dengan benar. Dalam kasus apa pun, prosedur pengujian, pemeriksaan, atau isolasi membutuhkan pemahaman tentang apa yang diharapkan di berbagai titik dalam jaringan baik dalam domain as dan ac. Dalam kebanyakan kasus, jaringan yang beroperasi dengan benar dalam mode dc juga akan berperilaku baik di kantor ac. Selain itu, jaringan yang menyediakan respon ac yang diharapkan kemungkinan besar bias seperti yang direncanakan. Dalam pengaturan laboratorium yang khas, baik suplai dc dan ac diterapkan dan respons ac di berbagai titik dalam jaringan diperiksa dengan osiloskop seperti yang ditunjukkan pada Gambar 8.54. Perhatikan bahwa ujung hitam (gnd) osiloskop terhubung langsung ke ground dan ujung merah dipindahkan dari titik ke titik dalam jaringan, memberikan pola yang muncul pada Gambar 8.54. Saluran vertikal diatur dalam mode ac untuk melepaskan komponen dc yang terkait dengan tegangan pada titik tertentu. Sinyal ac kecil yang diterapkan ke basis diperkuat ke tingkat yang muncul dari kolektor ke ground. Perhatikan perbedaan dalam skala vertikal untuk dua tegangan.

Tidak ada ac respon pada terminal emitor karena karakteristik hubung singkat kapasitor pada frekuensi yang diterapkan. Fakta bahwa vo diukur dalam volt dan vi dalam millivolt menunjukkan keuntungan yang cukup besar untuk amplifier. Secara umum, jaringan tampak beroperasi dengan benar. Jika diinginkan, mode dc multimeter dapat digunakan untuk memeriksa VBE dan level VB, VCE, dan VE untuk meninjau apakah mereka berada dalam kisaran yang diharapkan. Tentu saja, osiloskop juga dapat digunakan untuk membandingkan level dc hanya dengan beralih ke mode dc untuk setiap saluran.

Tidak perlu dikatakan, respons ac yang buruk dapat disebabkan oleh berbagai alasan. Bahkan, mungkin ada lebih dari satu area masalah dalam sistem yang sama. Untungnya, bagaimanapun, dengan waktu dan pengalaman, probabilitas kegagalan fungsi di beberapa area dapat diprediksi dan orang yang berpengalaman dapat mengisolasi area masalah dengan cukup cepat.

Secara umum, tidak ada yang misterius tentang proses pemecahan masalah umum. Jika Anda memutuskan untuk mengikuti respons ac, itu adalah prosedur yang baik untuk memulai dengan yang diterapkan sinyal dan maju melalui sistem menuju beban, memeriksa titik-titik kritis di sepanjang jalan. Tanggapan yang tidak terduga pada beberapa titik menunjukkan bahwa jaringan baik-baik saja hingga ke daerah itu, sehingga mendefinisikan wilayah yang harus diselidiki lebih lanjut. Bentuk gelombang yang diperoleh pada osiloskop tentu akan membantu dalam menentukan masalah yang mungkin terjadi pada sistem.

Jika respons untuk jaringan pada Gambar 8.54 adalah seperti yang tampak pada Gambar 8.55, jaringan tersebut memiliki kerusakan yang mungkin ada di area emitor. Respons ac melintasi emulator tidak terduga, dan penguatan sistem seperti yang diungkapkan oleh vo jauh lebih rendah. Ingat untuk konfigurasi ini bahwa keuntungannya jauh lebih besar jika RE dilewati. Respons yang diperoleh menunjukkan bahwa RE tidak dilewati oleh kapasitor dan koneksi terminal kapasitor dan kapasitor itu sendiri harus diperiksa. Dalam hal ini, pemeriksaan level dc mungkin tidak akan mengisolasi area masalah karena kapasitor memiliki setara "sirkuit terbuka" untuk dc. Secara umum, pengetahuan sebelumnya tentang apa yang diharapkan, keakraban dengan instrumentasi, dan yang paling penting, pengalaman adalah semua faktor yang berkontribusi pada pengembangan pendekatan yang efektif untuk seni pemecahan masalah.

Contoh soal

1. Diberikan osilator relaksasi dari Gambar 21.46: (a) Tentukan RB1 dan RB2 pada IE= 0 A. (b) Hitung VP, tegangan yang diperlukan untuk menyalakan UJT. (c) Tentukan apakah R1 berada dalam kisaran nilai yang diizinkan sebagaimana ditentukan oleh Persamaan. (21.8) untuk memastikan penembakan UJT. (D) Tentukan frekuensi osilasi jika RB1= 100 Ω selama fase debit. (e) Buatlah sketsa bentuk gelombang dari vC untuk siklus penuh. (f) Buat sketsa bentuk gelombang vR2 untuk siklus penuh.

(b) Pada titik di mana vC=VP, jika kita melanjutkan dengan IE= 0 A, jaringan Gambar 21.47 akan menghasilkan, di mana resistensi R1= 50 kΩ termasuk dalam kisaran ini.

4. Prinsip kerja [kembali]

a. Mode ac, gunanya untuk melepaskan komponen dc tegangan di titik tertentu dengan mengatur saluran vertikal. Sinyal ac pada basis diperkuat sampai ke tingkat munculnya dari kolektor sampai ground. Tidak ada respoms ac diterminal emitor karena karakteristik short-circuit dari kapasitor pada saat diterapkan frekuensi. Fakta bahwa Vo diukur dalam volt dan Vi dalam milivolt menunjukkan keuntungan yang cuckup besar untuk amplifier. Secara umum, jaringan tampaknya beroperasi dengan baik.

b. Mode dc dapat digunkan unutk memeriksa VBE dan level VB,VCE, dan VE untuk mengetahui apakah tegangan yang didapat sesuai yang diharapkan. Tentu saja, osiloskop juga bisa digunakan untuk membandingkan level dc hanya dengan beralih ke mode dc untuk setiap saluran.

5. Gambar Rangkaian  [kembali]

Gambar rangkaian 8.54

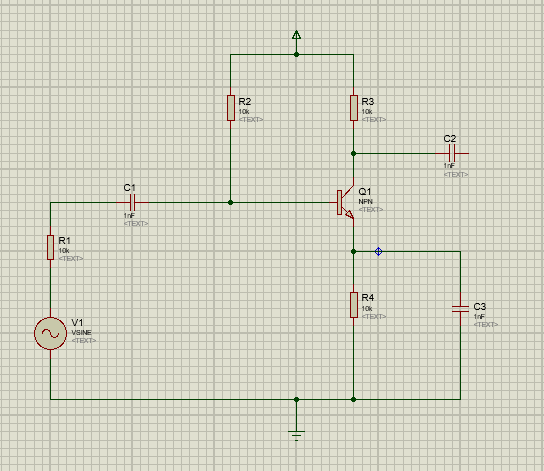

Gambar rangkaian 8.55

6. Video Rangkaian [kembali]

Video rangkaian 8.54

Video rangkaian 8.55

7. Link Download [kembali]



    Download materi silahkan klik Disini
    Download HTML klik Disini
    Download data sheet klik Disini
    Download bentuk simulasi  proteus rangkaian 8.54 klik Disini
    Download bentuk simulasi  proteus rangkaian 8.55 klik Disini
    Download video rangkaian 8.54 klik Disini
    Download video rangkaian 8.55 klik Disini
