Soal Multiple Choice

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Transistor Switching Network

2. Troubleshooting

3. Low Frequency Response

4. Timer IC Unit Operation

5. SCR Characteristic and Ratings

A. Transistor Switching Network

1. Jika dalam transistor memiliki waktu tunda 15ns dan waktu naik sebesar 34ns. Berapa nilai dari transistor hidup (T_on)….

a. -19 ns

b. 19 ns

c. 49 ns

d. 0,44 ns

e. 510 ns

Solusi =  Ton = Td + Tr

                      =  15 + 34

                      = 49 ns

2. Tentukan nilai Rc , apabila diketahui nilai Ic_sat = 20mA , nilai Vcc= 10 v serta nilai βc= 15 adalah….

a. 200 K ohm

b. 45 K ohm

c. 2 K ohm

d. 0,5 K ohm

e. 30 K ohm

Solusi= Rc = Vcc/Ic sat

                   = 10 V / 20 mA

                   = 0,5 K ohm

3.

A. Rb = 160k ohm ; Rc = 1k ohm

B. Rb = 155k ohm ; Rc = 1 ohm

C. Rb = 100 ohm ; Rc = 1k ohm

D. Rb = 150k ohm ; Rc = 1k ohm

Answer is: D. Rb = 150k ohm ; Rc = 1k ohm

4. Nilai Vdsq dan Idq pada rangkaian di bawah inj adalah...

a. 1.82 V dan 1.21 mA
b. -1.82 V dan 1.21 mA
c. 2.4 V dan 1.8 mA
d. -1.8 V dan 2.4 mA

solusi :

B. Troubleshooting

(a) Tentukan apakah sistem beroperasi dengan baik berdasarkan tingkat bias pembagi tegangan dan bentuk gelombang yang diharapkan untuk vo dan vE.

(B) Tentukan alasan untuk tingkat dc yang diperoleh dan mengapa bentuk gelombang untuk vo diperoleh.

Solusi

C. Low frequency response

1. Tentukan frekuensi cutoff yang lebih rendah untuk jaringan Gambar 11.32 menggunakan parameter berikut :

    a. 15.8; 46.13; 238.73
    b. 14.8; 39.8; 220.23
    c. 13.45; 38.43; 229.98
    d. 16.44; 45.11; 247.56
    e. 17.2; 47.34; 256.55

      Jawaban : A

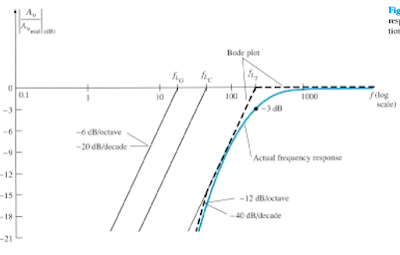

2. Dari soal no.1 Sketsa yang tepat frequency respone dengan Bode Plote adalah

A

B

C

D

E

D. Timer IC Unit Operation

1.  1. Carilah frekuensi dari timer ic unit operation (IC timer 555) gambar 17.18 …

a.       445 Hz

b.      635 Hz

c.       665 Hz

d.      721 Hz

e.       642 Hz

Jawaban : (b)

Penyelesaian :

Menggunakan persamaan 17.3 dan persamaan 17.4 yaitu

maka

2.      2. Carilah periode dari bentuk gelombang output berdasarkan gambar 17.20 ketika dipicu oleh negative pulse …

a.       0.752

b.      0,876

c.       0,673

d.      0,825

e.       0,796

Jawaban : (d)

Penyelesaian :

Menggunakan persamaan 17.7 yaitu

Maka

E. SCR Characteristic and Ratings

1. Nilai frekuensi resonansi rangkaian di bawah ini adalah....

a.       312.07 Hz

b.      159 Hz

c.       3120.7 Hz

d.      159.07 Hz

solusi : 2. Frekuensi resonansi osilator jeembatan wien pada rangkaian di bawah ini adalah... a.31.207 Hz b. 3120.7 Hz c. 312.07 Hz d. 31207 Hz solusi :   3. Nilai elemen Rc dariosilator jrmbatan wien untuk f=10 KHz adalah a. 159 pf b. 159 f c.159 Hz d. 159 MHz solusi :
