1. Jurnal[kembali]
2. Alat dan Bahan[kembali]
- Ground
- Ohmmeter
- Transistor

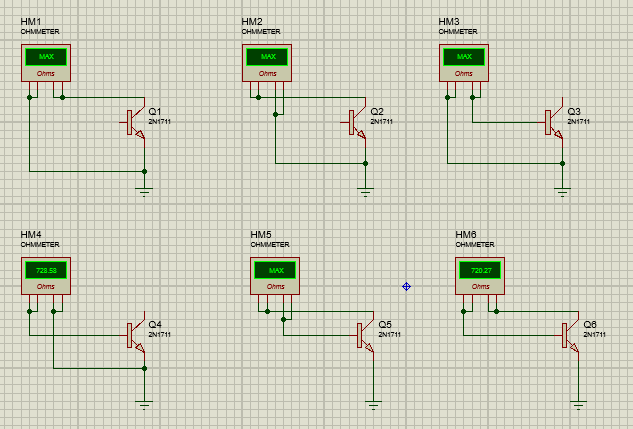

3. Rangkaian Simulasi[kembali]
4. Prinsip Kerja Rangkaian[kembali]
Transistor yaitu sebuah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu basis (dasar), Kolektor (pengumpul), dan emitor (pemancar). Fungsi dari transistor yaitu penguat, pemutus dan penyambung (switching), stabilitas tegangan, modulasi sinyal, dan lain-lain. Transistor sangat berpengaruh pada rangkaian karena 3 kaki elektrodanya yaitu basis, kolektor, dan emiter memberikan fungsi masing-masing. Emitor berfungsi menimbulkan elektron- elektron, kolektor berfungsi menyalurkan elektron-elektron keluar dari transistor, dan basis berfungsi mengatur gerakan elektron dari emitor yang keluar dari kaki kolektor.
Untuk menentukan kaki emitor dan kolektor pada transistor dapat dapat dilihat dari resistansinya berdasarkan fungsi dari masing-masing elektroda. Jika dilihat dari fungsinya dapat disimpulkan bahwa emitor resistansinya lebih besar dari kolektor. Sebagai pembuktian, maka dilakukan percobaan dengan mengukur resistansi pada transistor menggunakan ohmmeter.
Bedasarkan percobaan yang dilakukan, jika kaki positif pada ohmmeter dihubungkan ke kaki basis dan kaki negatif ohmmeter dihubungkan ke kaki bawah, maka hasilnya yaitu 728,58, dan jika kaki positif ohmmeter dihubungkan ke kaki basis dan kaki negatif ohmmeter dihubungkan ke kaki kolektor, maka hasilnya yaitu 720,27. Jadi dapat disimpulkan kolektor itu posisinya berada di atas dan emiter berada di bawah karena resistansi dari kaki yang dibawah lebih besar dari resistansi kaki yang diatas.
5. Video Simulasi[kembali]
6. Analisa[kembali]
1. Jelaskan apa yang terjadi jika tidak diberi tegangan pada kaki basis transistor!
Jawab:
Jika tidak diberi tegangan pada kaki basis transistor, dari 6 percobaan yang di lakukan, terdapat 4 percobaan bernilai MAX, bernilai 728,58 ohm jika kaki positif ohmmeter terhubung ke basis dan kaki negatif terhubung ke emiter, dan bernilai 720,27 ohm jika positif ohmmeter terhubung ke basis dan kolektor terhubung ke kaki negatif ohmmeter. Jadi untuk menentukan kaki-kaki transistor tanpa diberi tegangan pun tidak akan mempengaruhi dalan penentuan kaki-kaki transistor tersebut.
2. Jelaskan tegangan yang dihasilkan jika di beri resistor 10 k pada kaki basis dan collector pada percobaan 4!
Jawab:
Ini
akan mengubah hasil pengukuran resistansi menjadi MAX. Ini karena tegangan
sudah terhambat oleh resistor. Jadi akan disini akan terjadi overload dan
akhirnya mengubah resistansi menjadi MAX. Sedangka
penambahan pada kaki kolektor tidak terlalu berpengaruh karena sumber dari
transistor itu terletak pada kaki basis.
7. Link Download[kembali]
Download file rangkaian disini
Downlaod video rangkaian disini
Download HTML disini
