1. Jurnal[kembali]
2. Alat dan Bahan[kembali]
1. 7-Segment Anoda
3. Rangkaian Simulasi[kembali]
4. Prinsip Kerja Rangkaian[kembali]
Prinsip kerja dari rangkaian ini yaitu terdapat IC 74LS47N yang memiliki 7 kaki input yaitu A, B, C, D, RBO, RBI, LT dan juga terdapat 7 kaki output berupa QA, QB, QC, QD, QE, QF, QG. Ini memiliki fungsi masing-masing yaitu Input A, B, C, dan D yang merupakan bilangan input BCD 4-bit. 4 input ini berfungsi sebagai input 4 bilangan biner yang akan dikonversikan ke bentuk nilai decimal oleh Decoder BCD yang akan ditampilkan pada seven segmen common anoda. 3 input lainnya yaitu input LT (Lamp Test) berfungsi untuk mengeset display, input BI/RBO (Blanking Input/Ripple Blanking Output) berfungsi untuk mematikan keluaran dari IC dan input RBI (Ripple Blanking Input) berfungsi untuk mematikan keluaran dari IC jika semua input berlogika ‘0’.

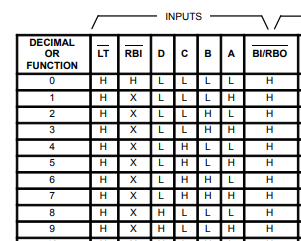

Angka yang diinginkan akan terlihat di seven segment jika logic probe yang diinputkan ke IC 74LS47N sesuai dengan datasheet dari IC tersebut.
Angka yang diinginkan akan muncul pada seven segment jika pin LT dan BI/RBO dalam kondisi HIGH serta untuk pin RBI boleh dalam kondisi HIGH atau LOW.
5. Video Simulasi[kembali]
6. Analisa[kembali]
1. Analisa output yang dihasilkan seven segment berdasarkan biner yang didapat!
Jawab:
Output yang dihasilkan seven segment bisa terlihat dengan
memvariasikan input pada pin A,B,C, dan D dengan syarat pin LT dan BI/RBO dalam
kondisi HIGH serta untuk pin RBI boleh dalam kondisi HIGH atau LOW. Input A, B,
C, dan D merupakan bilangan input BCD 4-bit. 4 input ini berfungsi sebagai
input 4 bilangan biner yang akan dikonversikan ke bentuk nilai decimal oleh
Decoder BCD yang akan ditampilkan pada seven segmen common anoda. 3 input
lainnya pada IC 74LS47N diantaranya adalah input LT (Lamp Test) berfungsi untuk
mengeset display, input BI/RBO (Blanking Input/Ripple Blanking Output)
berfungsi untuk mematikan keluaran dari IC dan input RBI (Ripple Blanking
Input) berfungsi untuk mematikan keluaran dari IC jika semua input berlogika
‘0’.
Untuk mendapatkan hasil yang diinginkan telah terdapat
datasheet dari IC 74LS47N. Jadi kita dapat mencocokkan inpit yang akan
dimasukkan untuk output uang diinginkan.
Setelah dilakukan percobaan didapatkan korelasi yang cocok
antara biner yang dihasilkan dengan angka decimal yang ditampilkan oleh seven
segment. Sehingga dapat disimpulkan tidak ada kesalahan penampilan angka
decimal oleh seven segment dengan output yang dihasilkan oleh IC 74LS47N.
2. Jika IC 74LS47 dihilangkan dan seven segment langsung dihubungkan ke switch apa yang terjadi? Analisa output yang dihasilkan!
Jawab:
Setelah IC 74LS47N dihilangkan, output yang dihasilkan tidak sesuai dengan percobaan menggunakan IC74LS47N tadi. Angka pada seven segment akan keluar jika logic probe berlogika 0. Satu logic probe yang diinputkan akan mengendalikan 1 segmen. Pola dari logic state untuk mendapatkan angka yaitu:
- Angka 0, didapatkan dengan pola 0000001.
- Angka 1, didapatkan dengan pola 1001111.
- Angka 2, didapatkan dengan pola 0010010.
- Angka 3, didapatkan dengan pola 0000110.
- Angka 4, didapatkan dengan pola 1001100.
- Angka 5, didapatkan dengan pola 0100100.
- Angka 6, didapatkan dengan pola 0100000.
- Angka 7, didapatkan dengan pola 0001111.
- Angka 8, didapatkan dengan pola 0000000.
- Angka 9, didapatkan dengan pola 0000100.
7. Link Download[kembali]
Download file rangkaian disini
Downlaod video rangkaian disini
Download HTML disini
