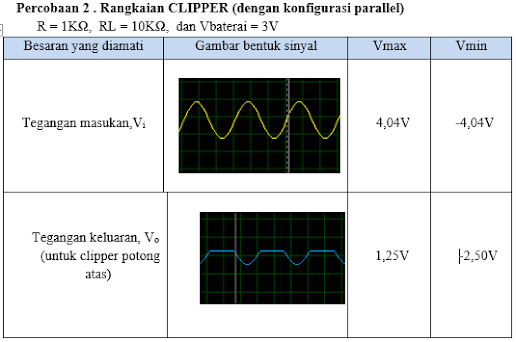

1. Jurnal[kembali]
2. Alat dan Bahan[kembali]
- Dioda
- Signal Generator
- Resistor
- Oscilloscope
- Sumber
3. Rangkaian Simulasi[kembali]
- Rangkaian Clipper Pemotong Atas
- Rangkaian Clipper Pemotong Bawah
4. Prinsip Kerja Rangkaian[kembali]
Rangkaian clipper disebut juga rangkaian pemotong atau limiter (pembatas). Ini fungsinya untuk memotong atau membatasi sebagian bentuk gelombang masukan dan mentransmisikan pada level atas atau di awah level acuan.
Rangkaian clipper terbagi 2 yaitu rangkaian clipper pemotong atas dan clipper pemotong bawah. perbedaannya terletak pada gelombang dan juga posisi diodanya. Pada clipper pemotong atas, posisi diodanya itu anoda terhubung ke resistor dan katoda terhubung ke sumber (disini 3v). Untuk bentuk gelombangnya akan terpotong di bagian atasnya. Dan untuk clipper pemotong bawah posisi diodanya itu anoda terhubung ke sumber (disini 3v) dan katoda terhubung ke resistor. Jadi pada oscilloscope akan terlihat gelombangnya akan terpotong di bagian bawahnya.
5. Video Simulasi[kembali]
6. Analisa[kembali]
1. Jelaskan pengaruh resistor pada rangkaian clipper!
Jawab:
Resistor akan bekerja sesuai fungsinya yaitu mempengaruhi arus yang melewati dioda dengan menghambat arus. Jadi jika resistansinya besar, maka arus yang mengalir ke dioda akan kecil dan begitu pula sebaiknya.
2. Jelaskan tegangan output yang dihasilkan dioda!
Jawab:
Dioda akan menghasilkan output berupa perpotongan karena tangkaian clipper tegangannya akan terpotong sesuai dengan tegangan pada dioda. Sebagai contoh jika tegangan input sebesar 3V dan tegangan pada dioda sebesar 0,3V, maka tegangan output akan menjadi 0,3V dan tegangan terpotong sebesar 2,7V.
3. Jelaskan perbedaan clipper potong atas dan bawah berdasarkan bentuk gelombang!
Jawab:
Perbedaan dari clipper potong atas dan potong bawah dari segi bentuk gelombang yaitu:
- Untuk clipper potong atas bentuk gelombangnya itu terpotong di bagian atasnya.
- Untuk clipper potong bawah bentuk gelombangnya itu terpotong di bagian bawahnya.
7. Link Download[kembali]
Download file rangkaian disini
Downlaod video rangkaian disini
Download HTML disini
